產品概述

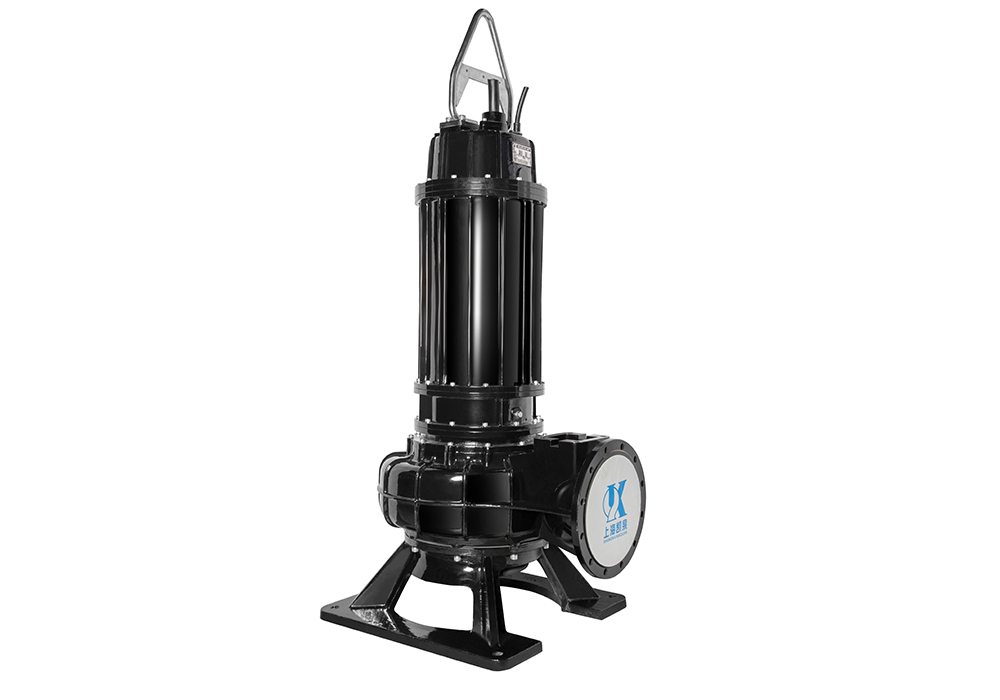

上海凱泉研發的全新一代WQ系列潛水排污泵，執行GB/T24674-2009《污水污物潛水電泵》國家標 準。是吸收國內外同類產品的優點，在其基礎上，整合現有的排污泵系列。研制開發創新的無過載水力模 型，是一款真正意義上的全揚程潛水泵。

同時在機械結構、接線、密封、保護、控制等方面進行了綜合性優化設計，使得具有更高的配置，更 優的水力性能，更強的通用性，更好的可靠性。

主要用途

主要用于污水處理廠、市政污水提升泵站、自來水廠、水利排灌、引水工程、一體化泵站，等排送 含固形物和長纖維的污水、廢水、雨水。

使用條件

1.介質溫度不超過40°C,介質密度< 1050 kg/m3, PH值在4~10范圍內。

2.運行時泵的液位不得低于安裝尺寸圖中的“▽ ”尺寸。

3.泵的主要零件材料為灰鑄鐵與球墨鑄鐵，所以不能用于抽送強腐蝕性或含有強磨蝕性固體顆粒的介質。

4.介質中固形物的直徑應小于流道的最小尺寸，具體固形物尺寸詳見“WQ系列潛水排污泵性能參數表”。

5.介質中纖維的長度應小于泵的排出口徑。

WQ系列潛水排污泵優勢特點

一、特有的無過載水力設計，污水處理用泵創新技術

1.創新的高效率無過載水力模型設計理念，同時兼顧污水泵的通過能力設計而成。完全解決水泵的運行 后顧之憂。

2.無過載水力模型技術特點，最大功率點出現在高效區內，運行平穩，無振動。

3.葉輪通過能力：葉輪經過大量的CFD研究分析和測試，使葉輪葉片和固體通過能力取得了最佳的平 衡、過流部件獨特設計保證了固形物的通過性及纖維的防纏繞性。

二、獨到的水泵密封設計，保證水泵長期可靠運行

1.機封自清潔技術，兩個單端面機械密封串聯安裝，在泵蓋處采用特殊螺旋槽或小縫隙阻止固體顆粒向 泵側機械密封沉積，保證其穩定工作。

2.短軸伸，剛性更強，不容易斷軸。

3.泵頭機封材質采用碳化硅對碳化鎢，提供了最大的抗磨能力，機封使用壽命更長。

4.電機絕緣等級H級(適用于180C),提高等級的可靠性，繞組能承受更高的溫度，H級絕緣潛水電機更 加經久耐用。

5.重載軸承設計

軸承最低使用壽命100000小時。

三、高端的水泵材質配置，追求更高的品質

水泵標配：電機冷軋矽鋼片，H級絕緣，過流部件耐磨球鐵，軸承SKF,機封博格曼，提升架及緊固 螺栓采用不銹鋼材質，配置檔次高，水泵運行可靠性更高。

四、智能的水泵控制系統，體現工業4.0技術應用

專用電控柜與液位浮球開關和泵保護元件的完美結合，可選配德國進口PTC電機保護模塊，實現 漏水和繞組過熱的自動監測和報警，短路、過載、缺相時的斷電保護，泵的啟動、停止、交替和最小 淹沒深度的精確的自動控制，無須專人看管，并且準確分析電機運行故障，確保您安全、可靠、無憂 用泵。

五、通用的水泵安裝設計

安裝方式多樣化。其中自動耦合式安裝，泵與出水管路之間通過耦合裝置的出水管座連接，不用 常規緊固件，泵與出水管座連接、脫開時只須簡單地將泵沿導桿放下、吊起，十分省心、省事、省時 間。
